智慧油田，科技先行。
4月，隨著瑪湖金龍2井區JLHW2039井場壓裂車組的轟鳴聲逐漸停歇，水平井套管外敷光纜部署長度達5122米、避射成功率達100%，創兩項國內紀錄。
這標志著新疆油田首口水平井橋塞分壓管外光纖監測現場試驗獲得圓滿成功，新疆油田非常規油氣高效益開發又添一件新“利器”。
這根安裝在套管外部的光纜，可以感知聲波、溫度的微小變化，從前期壓裂到正式生產，不僅可為油田生產區塊壓裂方案設計及主控參數優化明確方向，還能為生產動態評價提供可靠依據。
為了這一天，工程技術研究院（監理公司）（以下簡稱“工程院（監理公司）”）奮戰了三年。
迎難而上誓破難關
目前，我國非常規油氣占全國累計探明油氣儲量的41%，非常規油氣產量占油氣總產量的20%，國內油氣資源開發已進入常規和非常規并重的階段。
水平井密切割體積壓裂正是非常規油氣藏開發的主體技術之一。實現壓裂過程中各簇改造效果實時監測與評價，對壓裂方案及設計參數優化具有重要意義，然而，之前的諸多常規壓裂監測手段已不能滿足實際生產需求。
自20世紀90年代以來，光纖傳感技術以靈敏度高、抗電磁干擾性能好等優勢，被迅速應用于油氣田勘探開發領域。國際油服公司聯合光纖傳感供應商先后開發水平井套管外敷光纖壓裂監測技術，在北美多個油田取得了良好的現場應用效果，尤其是在新區塊規模開發前對主體壓裂工藝和施工參數確定方面發揮了重要作用。
在水平井套管外敷光纖壓裂監測應用方面，國外企業壟斷技術，對我國保持技術封鎖，購買服務大包費用昂貴、約束條件苛刻，隨著生產需求的日漸迫切，亟待開展相關探索研究。
明知山有虎，偏向虎山行。
2018年，在新疆油田公司統一部署下，工程院（監理公司）依托中石油股份公司重大科技專項，成立了由工程院（監理公司）技術總負責，工程技術處、開發公司組織協調，勘探開發研究院、重油開發公司、中油測井新疆分公司、西部鉆探等多家單位組成的聯合實施項目組，瞄準開展水平井套管外敷光纖壓裂監測技術攻關系統研究，重點攻關長水平段光纜安全入井、管外光纜精準定位等關鍵技術難題。
克服萬難確定方案
難！難！難！
水平井裸眼井壁不規則、套管與井壁間隙小，外敷光纜入井過程中被刮蹭、被磨損的情況無法避免，光纜下入過程中不允許套管轉動、頓鉆……井況復雜，稍有不慎整個項目都會功虧一潰。
面對重重難關，工程院（監理公司）沒有放棄，反而以更昂揚的狀態投入到工作中去。
一方面，該院技術人員多次深入井場實地，征求鉆井、固井、泥漿等一線技術人員意見，針對現場可能存在的井控風險點，共商最佳解決措施，不斷提升工程設計方案的可操作性。
另一方面，工程院（監理公司）積極開展文獻調研，多渠道搜集國外施工照片、影像片段，深度揣摩推敲、剖析挖掘有用信息、尋求切入點，多次舉行油田公司方案審查會，反復技術論證，技術了解程度持續提高。
細處打磨、實處落地。2020年10月，一套飽含了該院技術人員心血的自主水平井套管外敷光纖監測實施方案出爐了，新疆油田光纖壓裂監測技術研發終于邁出了堅實的第一步。

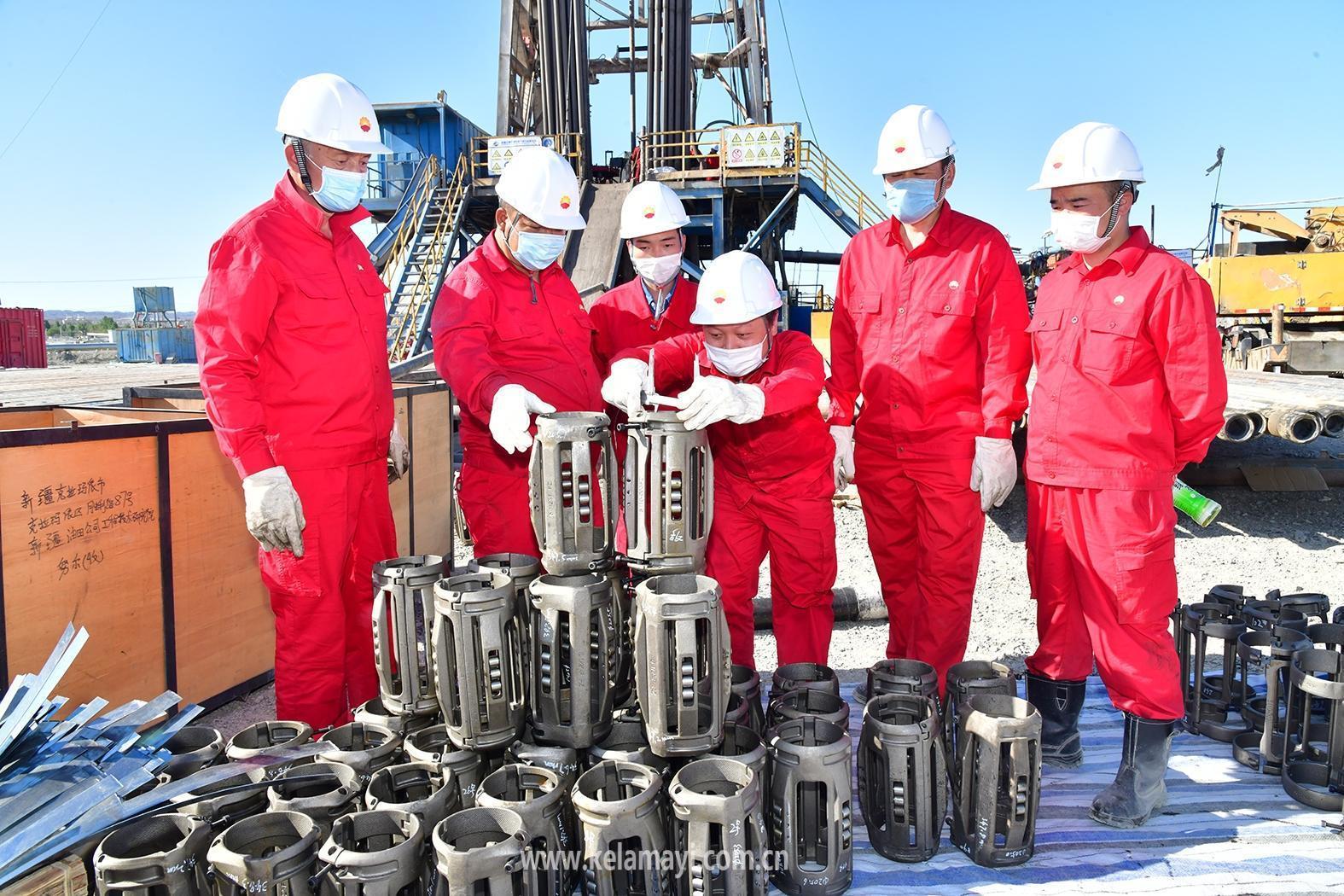

這一方案創新地形成了抗磨損耐沖擊鎧裝特種光纜、不同井段可穿越光纜保護扶正器、井口光纜雙級密封裝置等系列產品，改進了工具結構。特別是新方案采用了卡瓦式懸掛器的井口光纜側翼閘閥穿越工藝，與國外同類技術相比，具有無需改變現有井控裝置、井控安全性高、現場易實施等優勢。
光纜探測地面實驗過關
該進行光纜探測地面實驗了！
與傳統監測技術不同，橋塞分壓模式下要實現光纖監測，就必須解決管外光纜方位精準探測技術難題，避免光纜被射斷，確保光纖信號正常傳輸，為定向射孔的方位設計提供依據。
工程院（監理公司）認真對比各項技術的適用性、可靠性，專門組織科研人員前往其他油田進行實地觀摩學習，通過對3口井25天的持續跟蹤，深入了解不同技術在現場的實際應用效果，最后優選確定了磁方位探測技術。
可真開始實驗時，又遇到了可穿越光纜保護扶正器結構磁通量探測值小、光纜方位無法解釋的突發狀況。
早有“攔路虎”處理經驗的該院科研人員沒有放棄，及時組織多方討論，優化確定了質量偏心可穿越光纜扶正器結構，并積極與廠家溝通協調模具、樣機加工周期，鉚足氣力趕時間。
經過3輪結構改進和70余組地面反復實驗，光纜探測地面實驗取得實質性成功，滿足了油田公司現場進度要求。
考慮到定向射孔存在裂縫起裂困難的實際情況，工程院（監理公司）組織開展了不同方位工況下的光纜抗震地面實驗，結合光纖數據測試結果，論證制定了設計原則，最大程度確保光纜避射與裂縫起裂兩者兼顧，為下一步現場壓裂監測正常施工提供了技術保障。
創兩項國內紀錄
試驗方案達到預期目標！
2021年10月19日，歷時近3年持續攻關，在測試、管柱、鉆井、壓裂等多專業協同聯動下，現場試驗條件終于齊備。
新疆油田瑪湖金龍2井區JLHW2039首口試驗井，注定載入工程院（監理公司）科技創新的史冊。
為確保這口試驗井的順利實施，全體科研人員提前進駐井場，對入井材料的種類、數量進行仔細核實，確保無遺漏。
在13天的井筒準備和光纜入井過程中，技術人員明確崗位職責，不斷梳理關鍵環節，晝夜輪班駐井值守，時刻跟蹤鉆井進度，優化調整通井管柱組合、嚴格控制遇阻噸位，及時排查處理風險隱患，保證井眼通暢、光纜正常入井。
2021年11月2日，JLHW2039試驗井光纜成功入井。
2021年11月25日，JLHW2039試驗井順利完成光纜方位探測。解釋結果表明：光纜方位一致性強、無明顯扭轉，光纜入井質量控制可靠。
今年4月，該試驗井13段57簇的定向射孔和壓裂施工按計劃圓滿完成。

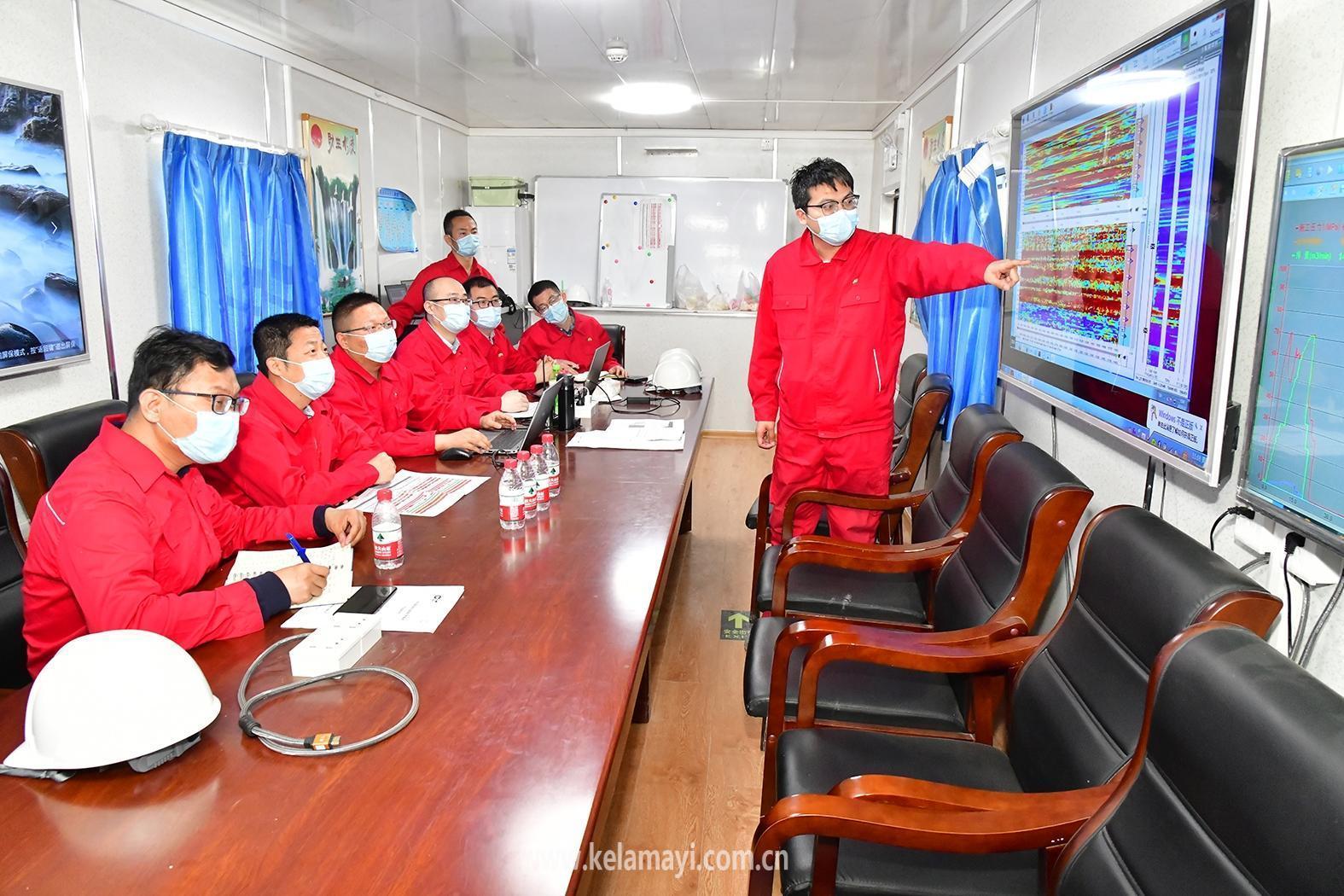

經現場檢查測算，JLHW2039試驗井水平井套管外敷光纜部署長度達5122米，全井段未發生光纜射斷現象，避射成功率達100%，創兩項國內紀錄！試驗光纖監測可視化軟件現場實時顯示了橋塞坐封丟手、分簇射孔、投球落座和不同階段各簇進液等典型事件動態信息，實現了各簇改造、暫堵轉向及橋塞密封等效果的在線監測與評價，及時指導現場措施調整10余次，達到了試驗方案的預期目標。
三年磨一劍，一朝試鋒芒。
新疆油田首口水平井橋塞分壓管外光纖監測現場試驗的成功，標志著工程院（監理公司）突破了國際前沿“卡脖子”技術，大幅提高了光纖傳感技術在油氣田開發領域的應用水平，為新疆油田非常規油氣高效益開發打造了一新“利器”，將在推廣“大井叢、平臺式、工廠化”“水平井+體積壓裂”建產模式，推進瑪湖、吉木薩爾等重點區塊整體高效開發中發揮積極促進作用。
本篇圖片由工程技術研究院（監理公司）提供
